Peça Reposição Micro Retífica Pneumática U-Lap Alto Torque 50.000 RPM UG400

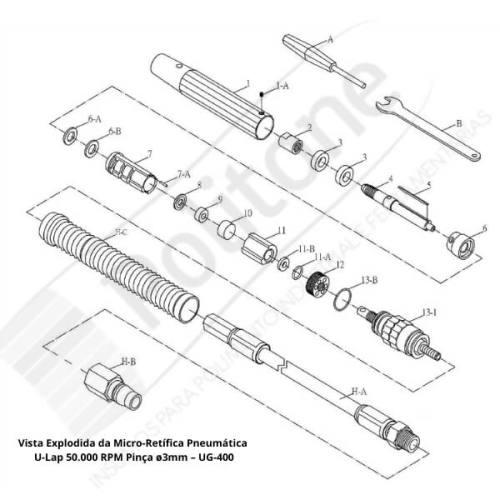

Peça Reposição Micro Retífica Pneumática U-Lap Alto Torque 50.000 RPM UG400, podem ser visualizada na imagem abaixo chamado vista explodida, também conhecida como perspectiva explodida, é um tipo de diagrama, imagem ou desenho técnico que mostra a relação espacial entre as peças de um conjunto ou equipamento. Nessa representação, as peças são desenhadas como se estivessem “explodindo” para fora de um ponto central, mantendo a proporção e a distância entre si na posição original de montagem.

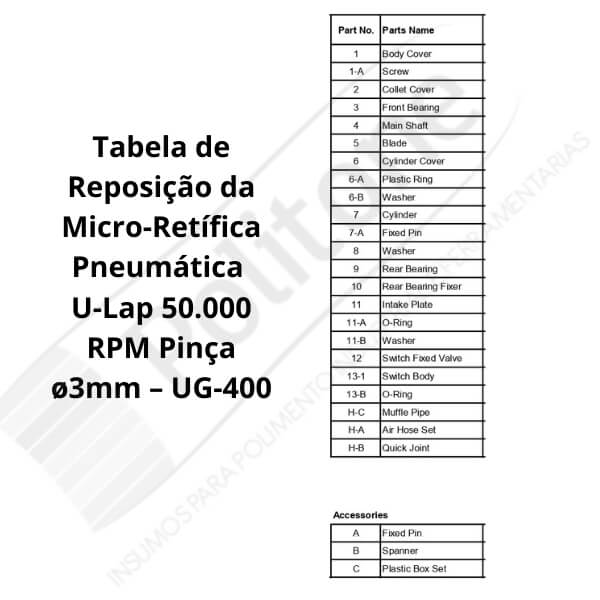

Escolha a peça e entre em contato com nosso departamento comercial para efetuar o pedido.
Características de uma vista explodida:
• Representação detalhada: As peças são desenhadas com detalhes suficientes para identificar sua forma, dimensões e características principais.
• Sequência de montagem: A ordem em que as peças são representadas geralmente segue a sequência de montagem do equipamento.
• Numeração e identificação: Cada peça é numerada e identificada com um código ou nome correspondente à lista de materiais.
• Linhas de explosão: Linhas tracejadas ou setas conectam as peças para mostrar suas relações espaciais e a direção da montagem.
• Legendas: As peças podem ser acompanhadas de legendas com informações adicionais, como material, quantidade e especificações.
Vantagens das vistas explodidas:
• Visualização clara e detalhada: Permitem visualizar a relação espacial entre as peças de forma clara e intuitiva.
• Facilidade de compreensão: Facilitam a compreensão da montagem e do funcionamento de equipamentos, mesmo para pessoas com pouca experiência técnica.
• Auxílio na montagem e desmontagem: Guiam o processo de montagem e desmontagem de equipamentos passo a passo.
• Melhoria na comunicação: Facilitam a comunicação entre projetistas, engenheiros, técnicos e outros profissionais envolvidos no desenvolvimento, produção e manutenção de equipamentos.
• Redução de erros: Auxiliam na redução de erros de montagem e na identificação de problemas de funcionamento.
Executamos serviços de reparo e manutenção do seu equipamento pneumático, entre em contato com nosso departamento comercial para solicitar esse tipo de serviço.
Peça Reposição Micro Retífica Pneumática U-Lap Alto Torque 50.000 RPM UG400
